一、電容整體圖片

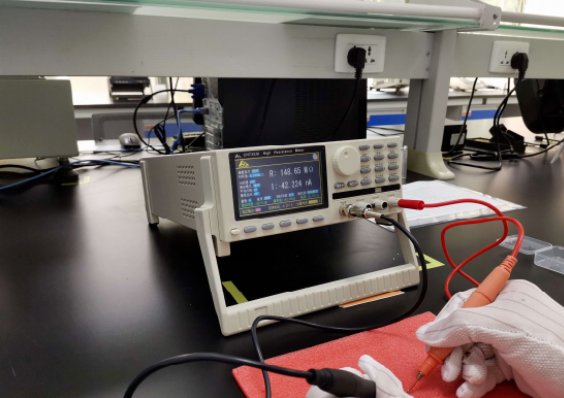

二、絕緣電阻測試
對良品及漏電電容樣品進行絕緣電阻測試,漏電電容絕緣電阻阻值換算值均不符合規格書要求。
三、漏電電流測試
發現漏電電容的電流平均值為良品電容的 2500倍。

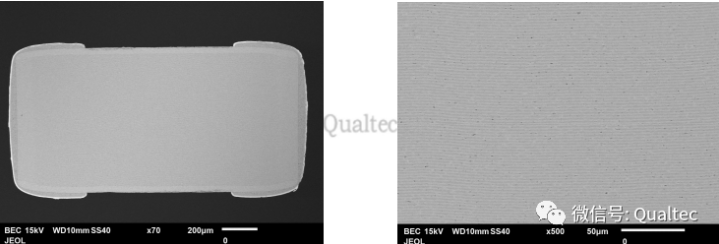

四、良品電容進行斷面 SEM 觀察,未發現異常。

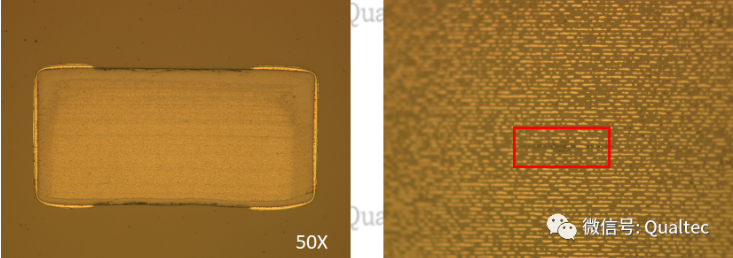

五、漏電電容進行斷面金相觀察,發現局部介質層有異?,F(xiàn)象。

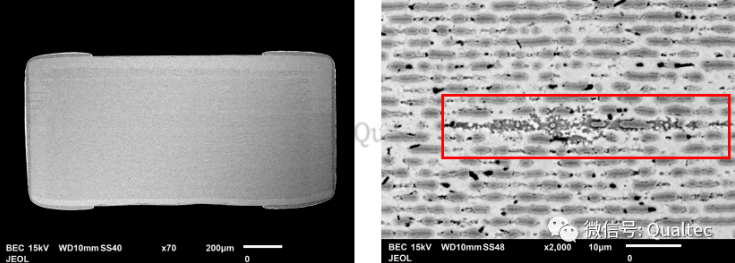

六、漏電電容進行斷面SEM觀察,發現局部陶瓷介質有異?,F(xiàn)象。

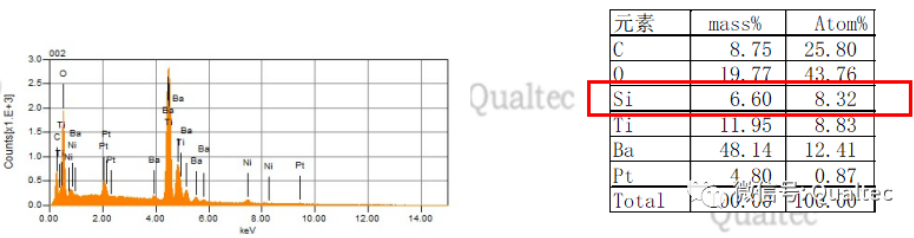

七、漏電電容進行EDS分析,其中Si為異常元素。

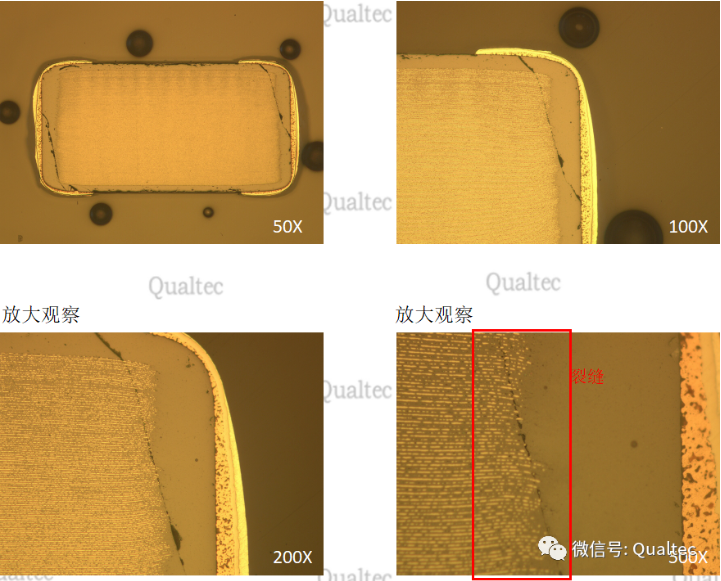

八、漏電電容4樣品進行斷面金相觀察,發現有裂縫貫穿內電極現象。

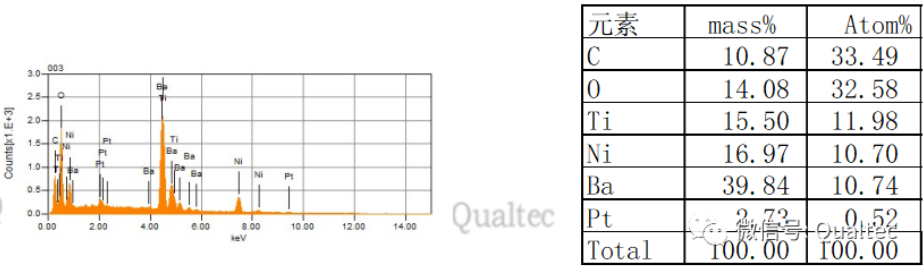

九、內電極、裂縫及介質層位置檢出C、O、Ti、Ni、Ba元素。
【結論】:推測本次漏電不良主要為外力影響電容內部開裂,陶瓷介質污染(異常元素Si),影響電容內電極間陶瓷介質介電常數,造成漏電不良。
