一、阻值測試，A點與對地銅面電阻值為2.2Ω，B點與對地銅面電阻值為1.9Ω，此為短路現象(客戶提供信息)。

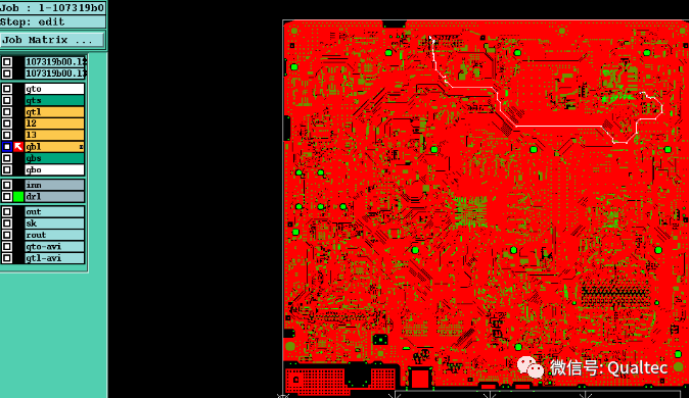

二、失效網絡圖確認，發現不良線路相鄰的兩條線路均與大銅面相連。

三、退油墨表面觀察，退除油墨后電阻值為1.40Ω，通過金相觀察發現線路間存在兩處殘銅絲。

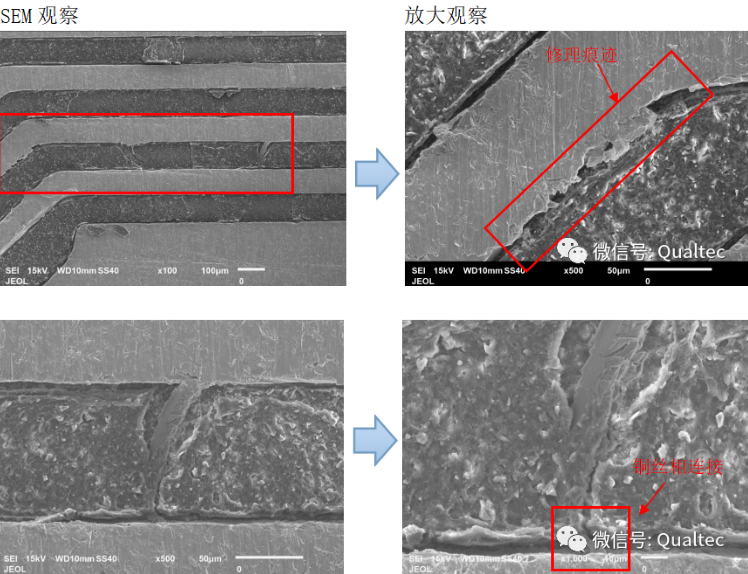

四、SEM觀察，發現線路上有明顯修理痕跡，且位置2殘銅在兩條線路間已形成搭橋。

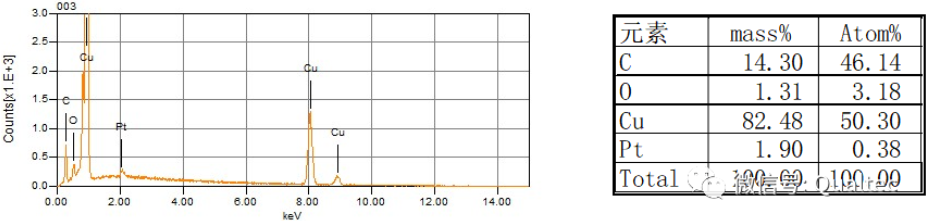

五、不良位置表面EDS分析，未發現異常元素。

六、對短路殘銅不良位置進行橫切斷面研磨，連接大銅面的銅絲研磨至客戶投訴指定信號線路連接處，金相觀察測得間距為6.054μm（不排除研磨時有過度現象），銅厚度31.274um【因?yàn)殂~絲不是直線連接，在研磨過程中無法對整根銅絲狀態截面全部展現，其判定狀態以表面觀察為準】。

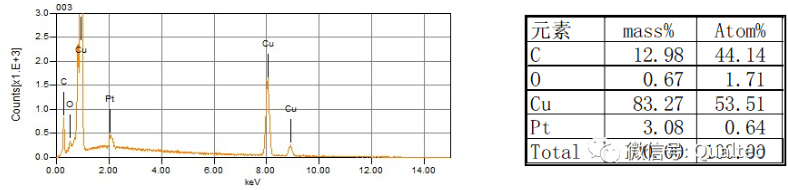

七、對殘銅不良位置進行斷面EDS分析，未發現異常元素。

【結論】：綜合本次分析所見，推測導致本次不良的主要原因是:通過退油墨測試后觀察到接地網絡線路與客戶投訴指定線路間有金屬殘銅絲物質，該物質的底部未有其它金屬物質（排除銅絲底部有其它物質殘留）；SEM觀察發現線路間的殘銅位置及周邊有明顯的返工修理痕跡，且兩條線路已經形成搭橋，導致線路與對地發生短路。
